Cảm biến nhiệt độ bán dẫn là gì?

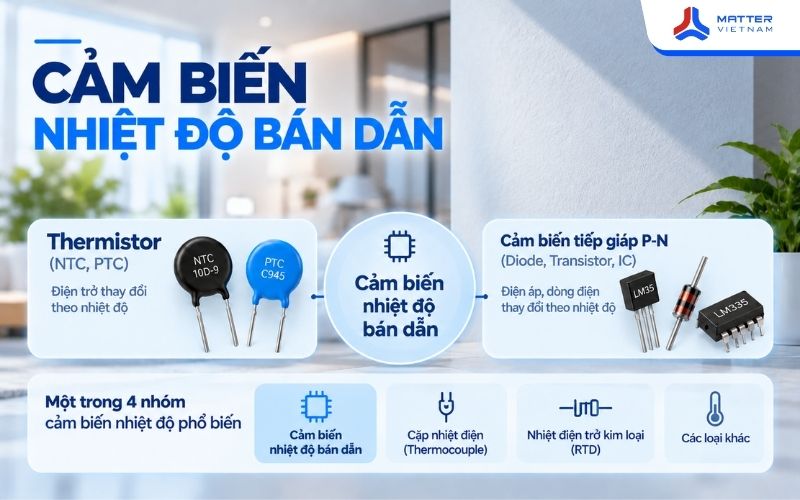

Cảm biến nhiệt độ bán dẫn là nhóm cảm biến nhiệt độ sử dụng vật liệu bán dẫn như silicon để đo nhiệt độ, dựa trên nguyên lý tính chất điện của vật liệu này thay đổi theo nhiệt độ môi trường. Đây là một trong bốn nhóm cảm biến nhiệt độ phổ biến nhất hiện nay, bên cạnh cặp nhiệt điện (Thermocouple) và nhiệt điện trở kim loại (RTD).

Cảm biến nhiệt độ bán dẫn có thể được phân thành các nhóm dựa trên nguyên lý đo và cấu tạo. Trong phạm vi bài viết này, hai nhóm được đề cập là Thermistor và cảm biến nhiệt độ sử dụng tiếp giáp bán dẫn. Thermistor hoạt động dựa trên sự thay đổi điện trở theo nhiệt độ, trong khi cảm biến tiếp giáp bán dẫn khai thác đặc tính dòng điện và điện áp phụ thuộc nhiệt độ của diode hoặc transistor. Phần tiếp theo sẽ làm rõ sự khác biệt này để tránh nhầm lẫn khi chọn mua hoặc thiết kế mạch.

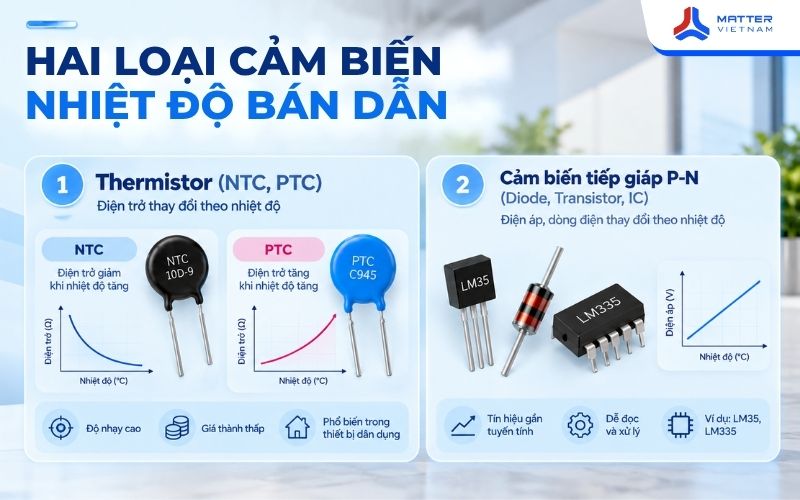

Hai loại cảm biến nhiệt độ bán dẫn: Thermistor và cảm biến tiếp giáp P-N

Cảm biến nhiệt độ bán dẫn chia thành hai nhóm chính, khác nhau ở cách tín hiệu điện thay đổi theo nhiệt độ. Hiểu đúng sự khác biệt này giúp chọn đúng loại cho từng ứng dụng cụ thể.

Thermistor (NTC, PTC)

Thermistor là cảm biến dạng điện trở, hoạt động dựa trên nguyên lý điện trở của vật liệu bán dẫn thay đổi khi nhiệt độ biến đổi. Loại NTC (Negative Temperature Coefficient) có điện trở giảm khi nhiệt độ tăng, còn loại PTC (Positive Temperature Coefficient) có điện trở tăng khi nhiệt độ tăng. Thermistor NTC phổ biến hơn trong đo nhiệt độ dân dụng nhờ độ nhạy cao, trong khi PTC thường dùng trong mạch bảo vệ quá nhiệt.

Cảm biến tiếp giáp P-N (diode, transistor, IC)

Cảm biến nhiệt độ dựa trên tiếp giáp P-N khai thác sự phụ thuộc của đặc tính dòng điện – điện áp vào nhiệt độ. Khi diode hoặc transistor hoạt động trong điều kiện phân cực xác định, điện áp trên tiếp giáp thay đổi theo nhiệt độ. Các IC cảm biến có thể kết hợp nhiều phần tử bán dẫn với mạch xử lý để tạo tín hiệu đầu ra có quan hệ gần tuyến tính với nhiệt độ, giúp việc đo và chuyển đổi dữ liệu thuận tiện hơn. Các IC cảm biến nhiệt độ quen thuộc như LM35, LM335 thuộc nhóm này, cho tín hiệu đầu ra dạng điện áp tỷ lệ thuận với nhiệt độ, dễ đọc và xử lý hơn so với tín hiệu điện trở của Thermistor.

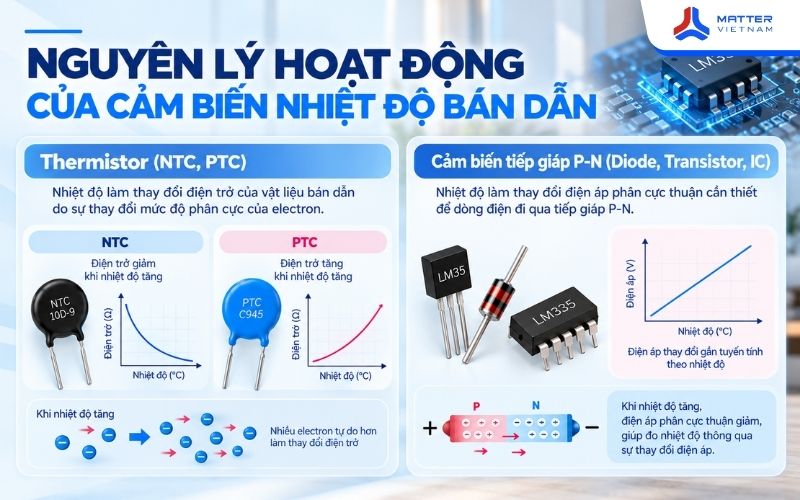

Nguyên lý hoạt động của cảm biến nhiệt độ bán dẫn

Về bản chất, cả hai loại cảm biến nhiệt độ bán dẫn đều dựa trên việc nhiệt độ làm thay đổi mức độ phân cực của các electron trong vật liệu bán dẫn. Với Thermistor, khi nhiệt độ tăng, năng lượng nhiệt cung cấp thêm electron tự do trong vật liệu, làm thay đổi điện trở theo một đường cong phi tuyến đặc trưng cho từng loại vật liệu.

Với cảm biến tiếp giáp P-N, nhiệt độ ảnh hưởng trực tiếp đến điện áp phân cực thuận cần thiết để dòng điện đi qua lớp tiếp giáp giữa vùng bán dẫn loại P và loại N. Mối quan hệ giữa điện áp và nhiệt độ ở đây gần như tuyến tính, đây là lý do các IC như LM35 cho ra tín hiệu điện áp tỷ lệ thuận trực tiếp với nhiệt độ đo được, giúp mạch xử lý phía sau đơn giản hơn nhiều so với phải tuyến tính hóa tín hiệu điện trở của Thermistor.

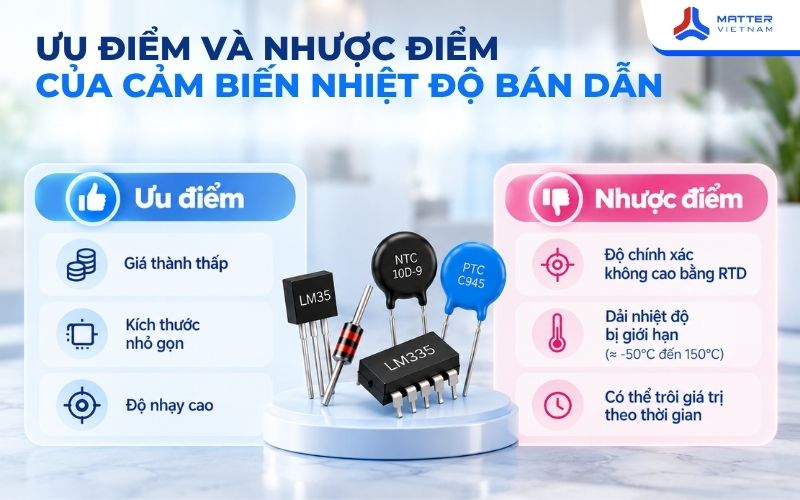

Ưu điểm và nhược điểm của cảm biến nhiệt độ bán dẫn

So với các loại cảm biến nhiệt độ khác, cảm biến nhiệt độ bán dẫn có những điểm mạnh và hạn chế riêng cần cân nhắc trước khi sử dụng.

Ưu điểm

Giá thành thấp hơn đáng kể so với cặp nhiệt điện hay nhiệt điện trở kim loại, dễ sản xuất hàng loạt nhờ công nghệ bán dẫn đã phổ biến. Kích thước nhỏ gọn giúp dễ dàng tích hợp vào các mạch điện tử và thiết bị dân dụng. Độ nhạy khá cao, đủ đáp ứng tốt cho phần lớn nhu cầu đo nhiệt độ trong gia dụng và điện tử tiêu dùng.

Nhược điểm

Độ chính xác không cao bằng RTD, đặc biệt khi cần đo sai số dưới 0,1 độ C cho ứng dụng công nghiệp hoặc y tế chuyên sâu. Dải nhiệt độ hoạt động bị giới hạn, thường chỉ từ âm 50 đến 150 độ C, không phù hợp với môi trường nhiệt độ cực cao như lò nung hay luyện kim. Cảm biến nhiệt độ bán dẫn cũng có thể bị trôi giá trị theo thời gian, cần hiệu chuẩn định kỳ với ứng dụng đòi hỏi độ ổn định dài hạn.

Cảm biến nhiệt độ bán dẫn so với RTD và Thermocouple

Ba nhóm cảm biến nhiệt độ này thường bị cân nhắc lẫn nhau khi lựa chọn, nhưng mỗi loại phù hợp một nhóm nhu cầu riêng. Bảng dưới đây so sánh trực tiếp để dễ quyết định.

Bảng: So sánh cảm biến nhiệt độ bán dẫn, RTD và Thermocouple

Ứng dụng cảm biến nhiệt độ bán dẫn

Nhờ giá thành thấp và kích thước nhỏ gọn, cảm biến nhiệt độ bán dẫn xuất hiện trong rất nhiều thiết bị quen thuộc hằng ngày.

Thiết bị điện tử, gia dụng

Cảm biến nhiệt độ bán dẫn được tích hợp trong hầu hết thiết bị điện tử cần giám sát nhiệt, từ laptop, điện thoại, bộ sạc pin đến tủ lạnh, máy lạnh và nồi cơm điện. Thermistor NTC đặc biệt phổ biến trong pin lithium để giám sát nhiệt độ sạc, tránh nguy cơ quá nhiệt gây cháy nổ.

Nhà thông minh

Trong hệ sinh thái nhà thông minh, cảm biến nhiệt độ bán dẫn là thành phần cốt lõi của các cảm biến nhiệt độ, độ ẩm thông minh, cho phép giám sát điều kiện phòng theo thời gian thực và gửi dữ liệu qua Zigbee, Wi-Fi hoặc Thread về ứng dụng điều khiển. Dữ liệu từ cảm biến này còn dùng để tự động hóa thiết bị khác, ví dụ bật điều hòa khi nhiệt độ phòng vượt ngưỡng cài đặt, giúp tiết kiệm điện mà không cần người dùng can thiệp thủ công.

Câu hỏi thường gặp về cảm biến nhiệt độ bán dẫn

Thermistor NTC và PTC khác nhau ở điểm nào?

NTC có điện trở giảm khi nhiệt độ tăng, thường dùng để đo nhiệt độ trực tiếp. PTC có điện trở tăng khi nhiệt độ tăng, thường dùng trong mạch bảo vệ quá nhiệt vì điện trở tăng vọt sẽ tự động hạn dòng khi nhiệt độ vượt ngưỡng nguy hiểm.

Cảm biến nhiệt độ bán dẫn có đo được nhiệt độ âm sâu không?

Phần lớn cảm biến nhiệt độ bán dẫn chỉ đo được đến khoảng âm 50 độ C, không phù hợp với ứng dụng cần đo nhiệt độ âm sâu như kho lạnh công nghiệp hoặc nghiên cứu khoa học. Những trường hợp này nên dùng RTD hoặc Thermocouple chuyên dụng.

IC cảm biến nhiệt độ LM35 khác gì so với Thermistor?

IC như LM35 đã tích hợp sẵn mạch khuếch đại và tuyến tính hóa tín hiệu bên trong, cho ra điện áp đầu ra tỷ lệ thuận trực tiếp với nhiệt độ. Thermistor thì cho tín hiệu điện trở phi tuyến, cần thêm mạch xử lý bên ngoài để quy đổi chính xác ra nhiệt độ, dễ phát sinh sai số nếu mạch chuyển đổi không tối ưu.

Cảm biến nhiệt độ bán dẫn có cần hiệu chuẩn không?

Có, đặc biệt với ứng dụng cần độ chính xác cao hoặc sử dụng lâu dài. Cảm biến có thể trôi giá trị theo thời gian do lão hóa vật liệu bán dẫn, nên kiểm tra định kỳ bằng cách so sánh với nhiệt kế chuẩn.

Có thể thay thế Thermocouple bằng cảm biến nhiệt độ bán dẫn trong công nghiệp không?

Không nên, vì cảm biến nhiệt độ bán dẫn có dải đo hẹp hơn nhiều so với Thermocouple và không chịu được nhiệt độ cực cao như trong lò nung hay luyện kim. Hai loại này phù hợp hai nhóm ứng dụng khác nhau, không thể thay thế hoàn toàn cho nhau.

Kết luận

Cảm biến nhiệt độ bán dẫn gồm hai nhóm khác nguyên lý, giá rẻ và nhỏ gọn nhưng dải đo hạn chế hơn RTD hay Thermocouple. Liên hệ Matter Việt Nam để được tư vấn cảm biến nhiệt độ phù hợp, hotline 0982 267 857.
