Cảm biến nhiệt độ độ ẩm: phân loại, nguyên lý và cách chọn đúng

Cảm biến nhiệt độ độ ẩm là thiết bị đo lường hai thông số môi trường quan trọng nhất trong hầu hết các ứng dụng công nghiệp và dân dụng. Tại Matter Việt Nam, đây là một trong những thiết bị nền tảng giúp hệ thống nhà thông minh phản ứng chính xác với điều kiện môi trường thực tế. Dù bạn đang giám sát kho lạnh, phòng server hay tích hợp vào giải pháp nhà thông minh toàn diện, việc chọn đúng loại cảm biến sẽ quyết định trực tiếp đến độ tin cậy của toàn bộ hệ thống.

Cảm biến nhiệt độ độ ẩm là gì?

Cảm biến nhiệt độ độ ẩm là thiết bị điện tử có khả năng đo đồng thời nhiệt độ và độ ẩm của môi trường không khí xung quanh. Thiết bị thu nhận tín hiệu vật lý từ hai đầu dò tích hợp, xử lý qua mạch điện bên trong, rồi chuyển đổi thành tín hiệu điện hoặc tín hiệu số để truyền về hệ thống điều khiển trung tâm.

Điểm khác biệt cốt lõi so với cảm biến đo riêng lẻ là thiết bị tích hợp này giúp tiết kiệm không gian lắp đặt, giảm số lượng dây dẫn và đơn giản hóa hệ thống giám sát. Trong thực tế, nhiệt độ và độ ẩm luôn tác động qua lại với nhau theo mối quan hệ nghịch chiều: nhiệt độ tăng thì độ ẩm tương đối giảm và ngược lại. Vì vậy, việc đo đồng thời cả hai giá trị mới cho phép đánh giá chính xác chất lượng môi trường.

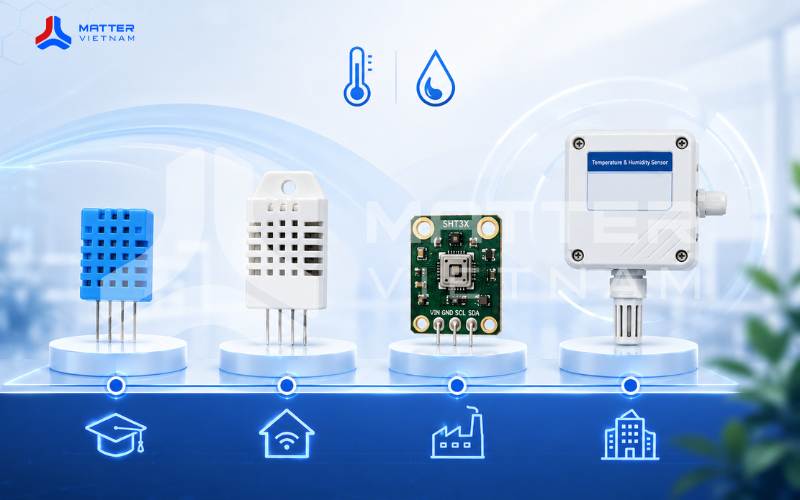

Các loại cảm biến nhiệt độ độ ẩm phổ biến hiện nay

Thị trường hiện có nhiều loại cảm biến với đặc tính kỹ thuật rất khác nhau. Việc nắm rõ từng loại giúp bạn tránh lãng phí ngân sách hoặc chọn thiết bị không phù hợp với yêu cầu thực tế.

DHT11: lựa chọn giá rẻ cho học tập và diy

DHT11 là dòng cảm biến kỹ thuật số phổ biến nhất trong cộng đồng lập trình viên và sinh viên. Thiết bị sử dụng giao tiếp 1-Wire với vi điều khiển, tích hợp bộ tiền xử lý tín hiệu nên cho ra dữ liệu ngay mà không cần tính toán thêm.

Thông số kỹ thuật của DHT11 theo datasheet nhà sản xuất:

• Dải đo nhiệt độ: 0°C đến 50°C, sai số ±2°C
• Dải đo độ ẩm: 20% đến 90% RH, sai số ±5% RH
• Điện áp hoạt động: 3V đến 5V, dòng tiêu thụ tối đa 2,5 mA
• Tần số lấy mẫu: 1 Hz (một lần mỗi giây)

Hạn chế lớn nhất của DHT11 là dải đo hẹp và sai số cao. Trong thực tế sản xuất và kho bãi, thiết bị này hầu như không được sử dụng vì không đáp ứng yêu cầu độ chính xác. DHT11 phù hợp với các dự án học tập, đồ án sinh viên và các ứng dụng DIY không đòi hỏi độ chính xác cao.

DHT22: Nâng cấp đáng kể so với dht11

DHT22 (còn gọi là AM2302) là thế hệ tiếp theo của DHT11 với dải đo rộng hơn và độ chính xác được cải thiện đáng kể.

Thông số kỹ thuật của DHT22 theo datasheet nhà sản xuất:

• Dải đo nhiệt độ: -40°C đến +80°C, sai số ±0,5°C
• Dải đo độ ẩm: 0% đến 100% RH, sai số ±2% đến ±5% RH
• Điện áp hoạt động: 3V đến 5V
• Tần số lấy mẫu: 0,5 Hz (một lần mỗi 2 giây)

DHT22 phù hợp với các ứng dụng nhà thông minh, tự động hóa cơ bản và các dự án IoT ở quy mô nhỏ. Tuy nhiên, với những ứng dụng cần độ ổn định lâu dài hoặc môi trường khắc nghiệt, dòng SHT hoặc AM2320 sẽ là lựa chọn bền vững hơn.

SHT30 / SHT35: Tiêu chuẩn công nghiệp từ sensirion

SHT30 và SHT35 là dòng cảm biến cao cấp từ hãng Sensirion (Thụy Sĩ), được hiệu chỉnh sẵn tại nhà máy và có độ ổn định lâu dài vượt trội. Đây là lựa chọn được sử dụng phổ biến trong các ứng dụng công nghiệp, y tế và thiết bị đo lường chuyên nghiệp.

Thông số kỹ thuật theo datasheet Sensirion:

• Dải đo nhiệt độ: -40°C đến +125°C
• Độ chính xác nhiệt độ: ±0,2°C (SHT35), ±0,3°C (SHT30)
• Dải đo độ ẩm: 0% đến 100% RH
• Độ chính xác độ ẩm: ±1,5% RH (SHT35), ±2% RH (SHT30)
• Giao tiếp: I2C hoặc SPI

SHT35 có chi phí cao hơn nhưng đạt độ chính xác tốt nhất trong phân khúc cảm biến chip nhỏ. Dòng ES35-SW của EPCB Việt Nam sử dụng chip SHT35 với nguồn cấp 8-30 VDC, giao tiếp RS485 Modbus RTU, phù hợp với hệ thống BMS và SCADA công nghiệp.

Cảm biến gắn ống gió và gắn phòng cho hệ thống HVAC

Trong các tòa nhà thương mại và công nghiệp, cảm biến nhiệt độ độ ẩm được thiết kế riêng cho từng vị trí lắp đặt. Hai loại phổ biến nhất bao gồm:

• Cảm biến gắn ống gió: Đo nhiệt độ và độ ẩm của không khí lưu thông trong hệ thống AHU (Air Handling Unit), cho phép kiểm soát chất lượng gió cấp và gió hồi.
• Cảm biến gắn phòng (wall-mount): Lắp trực tiếp trên tường, đo điều kiện không khí trong không gian sử dụng, thường kèm theo màn hình hiển thị.

Các thiết bị này sử dụng tín hiệu đầu ra chuẩn công nghiệp như 4-20 mA, 0-10V, Modbus RTU hoặc BACnet để kết nối với hệ thống BMS (Building Management System).

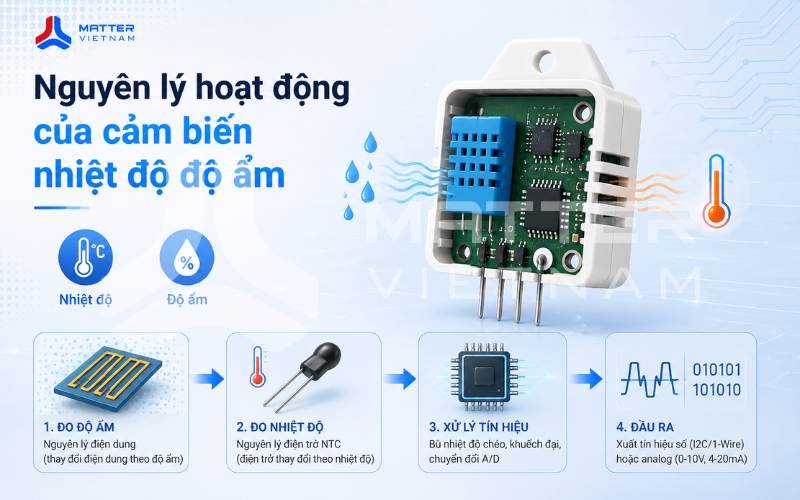

Nguyên lý hoạt động của cảm biến nhiệt độ độ ẩm

Hiểu nguyên lý hoạt động giúp bạn bảo trì thiết bị đúng cách và tránh các nguyên nhân gây sai số phổ biến. Một cảm biến tích hợp thường gồm ba tầng xử lý: đo độ ẩm, đo nhiệt độ và bù chéo tín hiệu trước khi xuất ra đầu ra cuối cùng.

Đo độ ẩm: Nguyên lý điện dung

Hầu hết các cảm biến độ ẩm hiện đại sử dụng nguyên lý điện dung (capacitive). Cấu trúc gồm hai điện cực kim loại với lớp vật liệu hút ẩm polymer ở giữa. Khi hơi nước thấm vào lớp polymer, hằng số điện môi thay đổi, làm thay đổi điện dung của tụ điện. Mạch điện đo sự thay đổi này và quy đổi thành giá trị độ ẩm tương đối (% RH).

Đo nhiệt độ: Nhiệt điện trở NTC hoặc PT100

Thành phần đo nhiệt độ trong các cảm biến thông dụng như DHT11, DHT22 thường là nhiệt điện trở NTC (Negative Temperature Coefficient), tức là điện trở giảm khi nhiệt độ tăng. Trong các ứng dụng công nghiệp yêu cầu độ chính xác cao hơn, người ta sử dụng PT100 hoặc PT1000, là các điện trở bạch kim có độ tuyến tính tốt và ổn định theo thời gian.

Xử lý tín hiệu và đầu ra

Tín hiệu analog thô từ hai đầu dò được đưa vào IC xử lý nội bộ. IC thực hiện bù nhiệt độ chéo (vì phần tử đo độ ẩm bị ảnh hưởng bởi nhiệt độ), sau đó chuyển đổi A/D và xuất ra tín hiệu số hoặc analog theo chuẩn cài đặt. Đây là lý do tại sao các cảm biến chất lượng cao như SHT35 có độ sai lệch thấp hơn nhiều so với DHT11 dù cùng nguyên lý cơ bản.

Ứng dụng thực tế của cảm biến nhiệt độ độ ẩm

Cảm biến nhiệt độ độ ẩm có mặt trong hầu hết các lĩnh vực cần kiểm soát môi trường. Mỗi ngành có yêu cầu riêng về dải đo, độ chính xác và giao thức kết nối, vì vậy hiểu rõ từng ứng dụng sẽ giúp bạn chọn đúng thiết bị ngay từ đầu.

Kho lạnh và bảo quản thực phẩm

Trong kho lạnh, cảm biến cần hoạt động ổn định ở dải nhiệt âm (-20°C đến +5°C) và có khả năng chống ngưng tụ hơi nước. PT100 là loại đầu dò được ưu tiên nhờ độ ổn định cao ở nhiệt độ thấp. Hệ thống giám sát tích hợp IoT cho phép cảnh báo tức thời qua SMS hoặc ứng dụng di động khi nhiệt độ vượt ngưỡng, bảo vệ hàng hóa khỏi hư hỏng.

Phòng server và data center

Nhiệt độ lý tưởng cho phòng server thường duy trì ở 18°C đến 27°C với độ ẩm 45% đến 60% RH theo khuyến nghị của ASHRAE. Cảm biến nhiệt độ độ ẩm được bố trí tại nhiều điểm trong phòng để phát hiện điểm nóng cục bộ và giám sát liên tục 24/7. Giao tiếp Modbus RTU hoặc SNMP giúp tích hợp dễ dàng vào hệ thống DCIM (Data Center Infrastructure Management).

Nhà kho dược phẩm và phòng thí nghiệm

Theo tiêu chuẩn GDP (Good Distribution Practice) của Bộ Y tế Việt Nam, dược phẩm phải được bảo quản trong điều kiện nhiệt độ và độ ẩm kiểm soát chặt chẽ. Cảm biến cần có chứng nhận hiệu chuẩn định kỳ, khả năng lưu nhật ký dữ liệu (data logger) và xuất báo cáo khi cần kiểm tra.

Hệ thống nhà thông minh và IoT

Ở quy mô dân dụng, cảm biến nhiệt độ độ ẩm tích hợp với nền tảng IoT như Home Assistant, Arduino, Raspberry Pi hoặc các hệ thống nhà thông minh thương mại. Danh mục cảm biến thông minh tại Matter Việt Nam bao gồm các thiết bị chạy pin và thiết bị dùng điện lưới, phù hợp với từng vị trí lắp đặt khác nhau trong ngôi nhà. DHT22 hoặc SHT30 là lựa chọn phổ biến trong các dự án DIY do dễ lập trình và có thư viện hỗ trợ phong phú.

Nông nghiệp và nhà yến

Trong nhà yến và nhà trồng nấm, việc duy trì độ ẩm cao (80-95% RH) là điều kiện sống còn. Cảm biến không dây với khả năng xuyên tường tốt và dải đo rộng là giải pháp phù hợp. Hệ thống phun sương hoặc điều chỉnh thông gió sẽ tự động hoạt động dựa trên dữ liệu từ cảm biến.

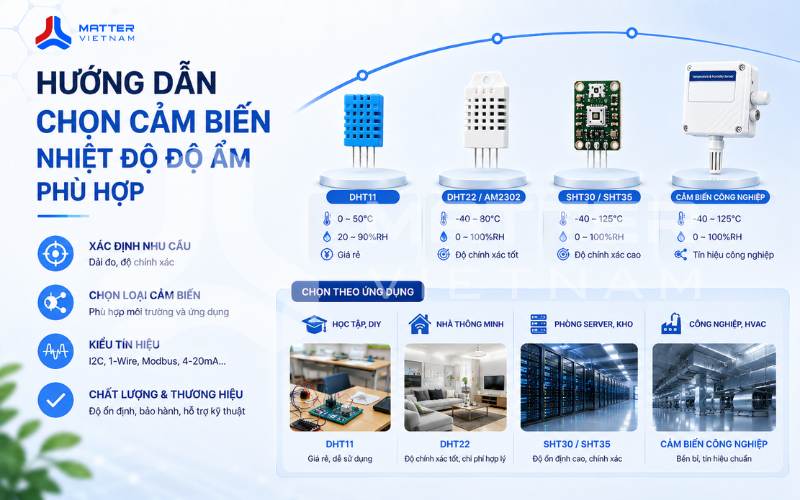

Hướng dẫn chọn cảm biến nhiệt độ độ ẩm phù hợp

Không có một loại cảm biến nào là tốt nhất cho tất cả ứng dụng. Việc chọn sai loại có thể dẫn đến sai số lớn, hỏng thiết bị sớm hoặc chi phí lắp đặt không cần thiết. Bốn bước dưới đây giúp bạn thu hẹp lựa chọn một cách có hệ thống thay vì dựa vào giá hoặc thương hiệu đơn thuần.

Bước 1: Xác định dải đo và độ chính xác cần thiết

Câu hỏi đầu tiên cần trả lời là môi trường lắp đặt có nhiệt độ và độ ẩm dao động trong khoảng nào. Nếu ứng dụng chỉ cần theo dõi nhiệt độ phòng trong khoảng 15°C đến 35°C với sai số chấp nhận được là ±1°C, thì DHT22 hoàn toàn đủ dùng. Nếu cần tích hợp vào hệ thống tự động hóa theo ngữ cảnh như bật điều hòa khi nhiệt độ vượt ngưỡng hoặc điều chỉnh thông gió theo độ ẩm thực tế, bạn cần chọn cảm biến có sai số thấp hơn, từ SHT30 trở lên. Nếu cần đo kho lạnh âm sâu hoặc phòng sạch với sai số ±0,3°C, bạn cần chọn SHT35 hoặc PT100 có hiệu chuẩn.

Bước 2: Xem xét giao thức kết nối

Lựa chọn giao thức kết nối phụ thuộc vào hệ thống nhận dữ liệu đang có:

• RS485 Modbus RTU: Phù hợp với PLC, SCADA và hệ thống công nghiệp, truyền dữ liệu ổn định qua khoảng cách dài đến hàng trăm mét.
• 4-20 mA / 0-10V: Chuẩn analog phổ biến trong HVAC, dễ tích hợp với bộ điều khiển có sẵn.
• I2C / SPI: Dùng cho vi điều khiển như Arduino, ESP32 trong các dự án DIY và IoT.
• Không dây (LoRa, Zigbee, WiFi): Giải pháp khi không thể đi dây, phù hợp với các điểm đo phân tán.

Bước 3: Đánh giá điều kiện môi trường lắp đặt

Môi trường lắp đặt ảnh hưởng trực tiếp đến độ bền thiết bị. Cần lưu ý các yếu tố sau:

• Độ bảo vệ IP: Môi trường ẩm ướt, gần nguồn nước hoặc hóa chất cần cảm biến có chuẩn IP54 trở lên.
• Nhiễu điện từ: Trong nhà máy có nhiều động cơ và biến tần, nên chọn cảm biến có màn hình cách ly điện từ tốt và sử dụng cáp có lớp chống nhiễu.
• Nhiệt độ môi trường của IC nguồn: Một số cảm biến giá rẻ sử dụng IC nguồn tỏa nhiệt đặt gần đầu đo, gây sai số nhiệt độ. Dòng ES35-SW của EPCB giải quyết vấn đề này bằng IC nguồn dải rộng không tỏa nhiệt.

Bước 4: Cân nhắc ngân sách theo nhu cầu thực tế

Bảng tham khảo chi phí theo phân khúc ứng dụng:

• DHT11: Dưới 50.000 VNĐ. Dùng cho học tập, thử nghiệm.
• DHT22 / AM2302: 50.000-150.000 VNĐ. Phù hợp nhà thông minh, IoT nhỏ.
• SHT30 (dạng module): 200.000-400.000 VNĐ. Ứng dụng IoT chuyên nghiệp.
• ES35-SW (RS485, chip SHT35): Khoảng 600.000-800.000 VNĐ. Công nghiệp, kho bãi, BMS.
• Cảm biến gắn ống gió / gắn phòng HVAC: 1.500.000-5.000.000 VNĐ trở lên tùy hãng và tính năng.

Lắp đặt và bảo trì cảm biến nhiệt độ độ ẩm đúng cách

Dù thiết bị chất lượng cao đến đâu, lắp đặt sai vị trí hoặc bảo trì không đúng cũng dẫn đến dữ liệu không chính xác. Ba yếu tố cần kiểm soát sau khi lắp đặt là vị trí đặt cảm biến, vệ sinh định kỳ và hiệu chuẩn theo chu kỳ phù hợp với từng ứng dụng.

Vị trí lắp đặt

Không đặt cảm biến gần nguồn nhiệt cục bộ như đèn chiếu sáng, thiết bị điện, hoặc vị trí chịu ánh nắng trực tiếp. Trong kho lạnh, cần bố trí cảm biến tại các góc, vị trí trung tâm và gần cửa ra vào vì đây là các điểm có biến động nhiệt độ lớn nhất. Trong phòng server, tối thiểu nên đo ở đầu vào và đầu ra của luồng không khí lạnh.

Vệ sinh định kỳ

Bụi bẩn và hơi dầu có thể bám vào bề mặt đầu dò, làm giảm độ nhạy và gây sai số. Nên vệ sinh đầu dò định kỳ bằng khí nén sạch, tránh dùng dung môi hóa học. Không chạm tay trực tiếp vào phần tử cảm biến khi bảo trì.

Hiệu chuẩn định kỳ

Theo thời gian, đặc tính của phần tử cảm biến có thể bị lão hóa. Trong các ứng dụng yêu cầu độ chính xác cao như dược phẩm, phòng thí nghiệm, cần hiệu chuẩn thiết bị ít nhất một lần mỗi năm bởi đơn vị có thẩm quyền. Đây cũng là yêu cầu bắt buộc khi kiểm định tiêu chuẩn chất lượng ISO hay GDP.

So sánh DHT11, DHT22 và SHT30 / SHT35

Câu hỏi thường gặp (FAQ)

Cảm biến nhiệt độ độ ẩm có cần hiệu chuẩn không?

Các cảm biến chất lượng như SHT30, SHT35 đã được hiệu chuẩn sẵn tại nhà máy và người dùng có thể sử dụng ngay. Tuy nhiên, trong các ứng dụng yêu cầu tiêu chuẩn chất lượng như dược phẩm, phòng sạch, hiệu chuẩn định kỳ hàng năm vẫn là bắt buộc.

DHT11 và DHT22 khác nhau như thế nào?

DHT22 có dải đo rộng hơn (-40°C đến +80°C so với 0°C đến 50°C của DHT11), độ chính xác cao hơn đáng kể (sai số ±0,5°C so với ±2°C), nhưng tần số lấy mẫu thấp hơn (0,5 Hz so với 1 Hz). Giá DHT22 cũng cao hơn khoảng 3-4 lần so với DHT11.

Tín hiệu 4-20 mA và RS485 Modbus khác nhau thế nào?

Tín hiệu 4-20 mA là chuẩn analog, đơn giản và chống nhiễu tốt, nhưng mỗi cảm biến cần một đôi dây riêng và chỉ truyền được một thông số tại một thời điểm. RS485 Modbus RTU là chuẩn số, cho phép kết nối nhiều cảm biến trên cùng một đường dây theo cấu hình bus, tiết kiệm cáp và truyền được nhiều thông số cùng lúc.

Cảm biến nhiệt độ độ ẩm không dây có nhược điểm gì?

Thiết bị không dây phụ thuộc vào pin nên cần thay pin định kỳ. Khoảng cách truyền và độ ổn định tín hiệu bị ảnh hưởng bởi vật cản. Trong môi trường công nghiệp có nhiều nguồn nhiễu sóng, tín hiệu không dây có thể không ổn định bằng kết nối có dây.

Làm thế nào để biết cảm biến đang bị sai số?

Cách đơn giản nhất là so sánh giá trị đo của cảm biến cần kiểm tra với một thiết bị đo chuẩn được đặt tại cùng vị trí trong cùng điều kiện môi trường. Nếu sai lệch vượt quá thông số cho phép trong datasheet, thiết bị cần hiệu chuẩn hoặc thay thế.

Cảm biến nào phù hợp cho kho lạnh âm sâu?

Với kho lạnh âm sâu từ -20°C đến -40°C, nên sử dụng PT100 hoặc cảm biến SHT35 tích hợp trong module công nghiệp được kiểm chứng ở dải nhiệt độ thấp. Cần chú ý đến chuẩn IP và khả năng chịu ngưng tụ hơi nước khi cảm biến được đưa ra ngoài môi trường lạnh.

Kết luận

Cảm biến nhiệt độ độ ẩm là thành phần không thể thiếu trong bất kỳ hệ thống giám sát môi trường nào, từ nhà thông minh đến kho lạnh công nghiệp. Không có một sản phẩm nào phù hợp với tất cả, nhưng nguyên tắc chọn lựa luôn nhất quán: xác định dải đo và độ chính xác cần thiết trước, sau đó mới xem xét giao thức kết nối và ngân sách.
