Ổ cắm điện là gì? Cấu tạo, phân loại và tiêu chí chọn đúng an toàn

Ổ cắm điện là gì và tại sao chọn sai có thể gây nguy hiểm cho cả hệ thống điện? Bài viết phân tích đầy đủ cấu tạo, phân loại, tiêu chuẩn an toàn và xu hướng ổ cắm thông minh đang thay thế ổ cắm truyền thống.

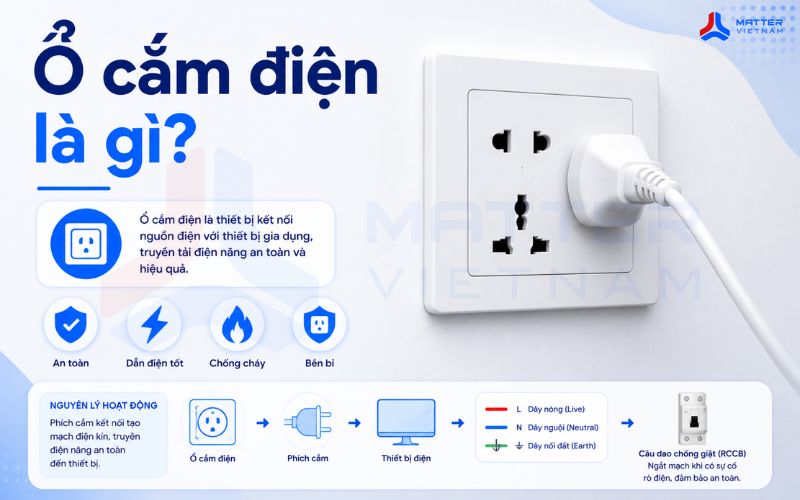

Ổ cắm điện là gì?

Ổ cắm điện là thiết bị điện dùng để kết nối phích cắm của các thiết bị gia dụng với nguồn điện lưới, đóng vai trò điểm tiếp xúc truyền tải điện năng từ hệ thống dây dẫn trong tường đến thiết bị sử dụng. Theo intechsolar.vn, ổ cắm điện được thiết kế với nhiều dạng và kích thước khác nhau, phù hợp với tiêu chuẩn điện áp, công suất và hình dạng phích cắm tại từng quốc gia.

Tại Việt Nam, điện lưới dân dụng dùng điện xoay chiều (AC) 220V, tần số 50Hz. Ổ cắm điện tiêu chuẩn phổ biến có dòng điện định mức 10A (tương đương tải 2.200W) và 16A (tương đương 3.520W). Chọn ổ cắm có công suất thấp hơn thiết bị cần cắm vào là nguyên nhân hàng đầu gây cháy ổ cắm và chập điện trong hộ gia đình.

Cấu tạo bên trong của ổ cắm điện

Ổ cắm điện gồm ba phần chính phối hợp với nhau để truyền điện an toàn. Mỗi phần dùng vật liệu khác nhau và có vai trò riêng biệt trong hệ thống.

Phần vỏ bảo vệ: Làm từ nhựa Polycarbonate (PC) hoặc ABS nguyên sinh, chịu nhiệt lên đến 750°C, cách điện tuyệt đối và chống va đập tốt theo thanhdattech.com.vn. Vỏ ổ cắm chất lượng kém thường dùng nhựa tái chế, dễ biến dạng nhiệt và mất khả năng cách điện sau 1 đến 2 năm sử dụng.

Phần chấu tiếp điện: Làm từ đồng nguyên chất, đảm bảo dẫn điện hiệu quả, có độ đàn hồi cao để kẹp chặt phích cắm và duy trì tiếp xúc ổn định. Chấu làm từ hợp kim kém chất lượng gây điện trở tiếp xúc cao, sinh nhiệt tại điểm nối và là nguyên nhân trực tiếp gây cháy ổ cắm.

Phần dây dẫn và đấu nối: Gồm ba dây theo tiêu chuẩn an toàn: dây nóng (Live) mang điện từ nguồn, dây nguội (Neutral) trả điện về và dây nối đất (Earth) thoát dòng rò khi xảy ra sự cố. Ổ cắm 2 chấu thiếu dây đất là nguyên nhân gây nguy hiểm khi dùng với thiết bị công suất lớn có vỏ kim loại như máy giặt hoặc nồi cơm điện.

Nguyên lý hoạt động

Khi phích cắm được cắm vào ổ cắm điện, các chấu kim loại tiếp xúc với nhau tạo thành mạch điện kín. Dòng điện từ dây nóng chạy qua chấu tiếp điện, qua thiết bị và trở về nguồn qua dây nguội. Dây nối đất chỉ hoạt động khi có sự cố rò điện: dòng điện rò theo dây đất xuống cầu dao chống giật (RCCB) và ngắt mạch an toàn trước khi gây nguy hiểm.

Điện trở tiếp xúc tại điểm chấu cắm là thông số quyết định ổ cắm có sinh nhiệt hay không. Ổ cắm chất lượng cao có điện trở tiếp xúc dưới 0,5 mΩ. Khi điện trở tiếp xúc tăng do chấu bị mòn hoặc oxi hóa, nhiệt độ tại điểm tiếp xúc tăng cao có thể vượt 80°C, đủ để làm chảy nhựa vỏ và gây cháy theo tiêu chuẩn IEC 60884-1.

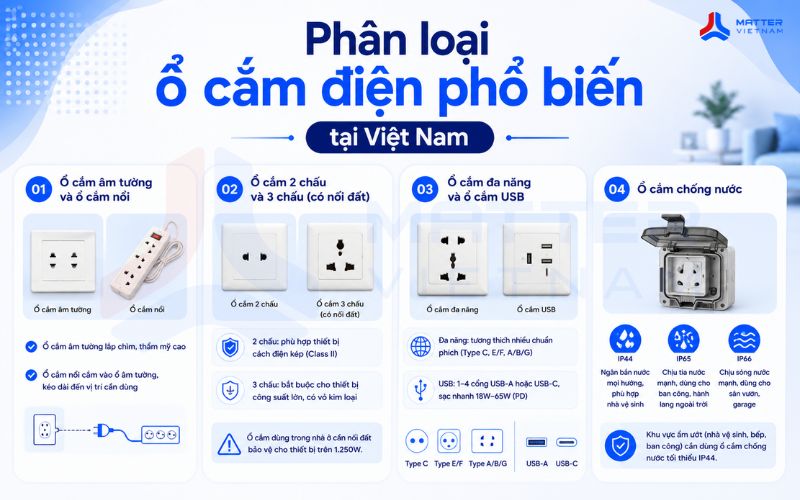

Phân loại ổ cắm điện phổ biến tại Việt Nam

Thị trường Việt Nam có nhiều loại ổ cắm điện khác nhau về hình thức lắp đặt, số chấu và tính năng bổ sung. Hiểu đúng từng loại giúp chọn phù hợp theo vị trí và thiết bị cần sử dụng.

Ổ cắm âm tường và ổ cắm nổi

Ổ cắm âm tường được lắp chìm vào hộp đế âm tường, thẩm mỹ cao và phù hợp với thi công mới hoặc cải tạo. Đây là loại phổ biến trong nhà ở dân dụng tại Việt Nam. Ổ cắm nổi (hay ổ cắm di động, ổ cắm dây nối dài) cắm vào ổ âm tường và kéo dài đến vị trí cần dùng, không cần lắp cố định.

Lựa chọn giữa hai loại phụ thuộc vào giai đoạn thi công. Nhà đang xây hoặc cải tạo nên bố trí ổ cắm âm tường theo sơ đồ điện, đặt đủ số lượng ổ cắm tại các vị trí sử dụng thường xuyên để tránh phải dùng ổ nổi kéo dài dây lộn xộn. Nhà đang ở mà thiếu ổ cắm mới dùng ổ nổi như giải pháp tạm thời.

Ổ cắm 2 chấu và 3 chấu (có nối đất)

Ổ cắm 2 chấu không có dây nối đất, chỉ phù hợp cho thiết bị cách điện kép (Class II) như sạc điện thoại, đèn ngủ và một số thiết bị điện tử nhỏ. Ổ cắm 3 chấu có thêm chấu nối đất (chấu tròn ở giữa hoặc chấu vuông phía dưới tùy chuẩn), bắt buộc dùng cho thiết bị công suất lớn có vỏ kim loại như máy giặt, tủ lạnh, lò vi sóng và bình nước nóng.

Theo tiêu chuẩn TCVN 6188 và IEC 60884-1, ổ cắm dùng trong nhà ở cần nối đất bảo vệ cho thiết bị trên 1.250W. Thực tế nhiều nhà tại Việt Nam vẫn dùng ổ cắm 2 chấu cho toàn bộ thiết bị kể cả thiết bị công suất lớn, đây là rủi ro an toàn điện cần khắc phục.

Ổ cắm đa năng và ổ cắm USB

Ổ cắm đa năng tích hợp nhiều khe cắm tương thích đồng thời với chuẩn phích 2 chấu tròn (Type C), 3 chấu tròn (Type E/F) và 3 chấu dẹt (Type A/B/G). Loại này phổ biến tại gia đình và văn phòng có thiết bị từ nhiều quốc gia khác nhau.

Ổ cắm tích hợp cổng USB cung cấp thêm nguồn sạc 5V DC từ 1 đến 4 cổng USB-A hoặc USB-C ngay tại điểm lắp, không cần adapter sạc rời. Dòng USB-C PD (Power Delivery) hỗ trợ sạc nhanh 18W đến 65W, phù hợp sạc laptop mỏng và điện thoại cao cấp trực tiếp từ ổ tường.

Ổ cắm chống nước

Ổ cắm chống nước có nắp đậy silicon hoặc nhựa che lỗ cắm khi không sử dụng, đạt chỉ số bảo vệ IP44 đến IP66. IP44 ngăn bắn nước từ mọi hướng, phù hợp nhà vệ sinh. IP65 chịu được tia nước mạnh, dùng cho ban công và hành lang ngoài trời. IP66 chịu sóng nước mạnh, dùng cho sân vườn và garage.

Tại Việt Nam với khí hậu nhiệt đới ẩm, ổ cắm trong nhà vệ sinh, bếp và ban công bắt buộc phải dùng loại chống nước tối thiểu IP44. Dùng ổ cắm thường trong môi trường ẩm ướt gây rò điện và tăng nguy cơ giật điện đáng kể.

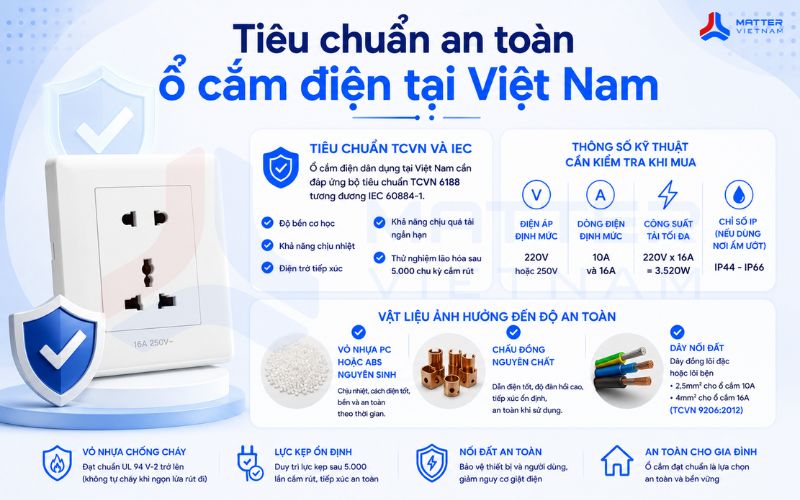

Tiêu chuẩn an toàn ổ cắm điện tại Việt Nam

Chọn ổ cắm đạt tiêu chuẩn là yếu tố quan trọng về an toàn, không phải yếu tố thứ yếu. Ổ cắm kém chất lượng là nguyên nhân hàng đầu của các vụ cháy điện trong nhà dân tại Việt Nam.

Tiêu chuẩn TCVN và IEC

Theo linhkienquynhdien.com, ổ cắm điện dân dụng tại Việt Nam cần đáp ứng bộ tiêu chuẩn TCVN 6188 tương đương IEC 60884-1. Tiêu chuẩn này quy định về độ bền cơ học, khả năng chịu nhiệt, điện trở tiếp xúc, khả năng chịu quá tải ngắn hạn và thử nghiệm lão hóa sau 5.000 chu kỳ cắm rút.

Một số tiêu chuẩn cụ thể cần lưu ý khi mua ổ cắm: chấu tiếp điện phải duy trì lực kẹp đủ sau 5.000 lần cắm rút mà không gây điện trở tiếp xúc tăng cao, vỏ nhựa phải đạt chuẩn chống cháy UL 94 V-2 trở lên (không tự cháy khi ngọn lửa rút đi) và hộp đế âm tường phải đủ sâu để chứa phần đấu dây mà không ép dây dẫn.

Thông số kỹ thuật cần kiểm tra khi mua

Trước khi mua bất kỳ ổ cắm điện nào, cần kiểm tra bốn thông số sau in trên thân hoặc hộp sản phẩm. Thiếu một trong bốn thông số này là dấu hiệu sản phẩm không đạt tiêu chuẩn kỹ thuật.

Thứ nhất là điện áp định mức (V), tại Việt Nam phải là 220V hoặc 250V. Thứ hai là dòng điện định mức (A), phổ biến là 10A và 16A. Thứ ba là công suất tải tối đa (W), bằng điện áp nhân dòng điện (220V x 16A = 3.520W). Thứ tư là chỉ số IP nếu dùng nơi ẩm ướt.

Vật liệu ảnh hưởng đến độ an toàn

Vỏ nhựa PC hoặc ABS nguyên sinh an toàn hơn nhiều so với nhựa tái chế vì giữ nguyên đặc tính chịu nhiệt và cách điện theo thời gian. Chấu đồng nguyên chất dẫn điện tốt hơn và bền hơn chấu hợp kim kẽm hoặc nhôm phủ đồng. Dây nối đất cần dùng dây đồng lõi đặc hoặc lõi bện, tiết diện tối thiểu 2,5mm² cho ổ cắm 10A và 4mm² cho ổ cắm 16A theo quy định trong TCVN 9206:2012.

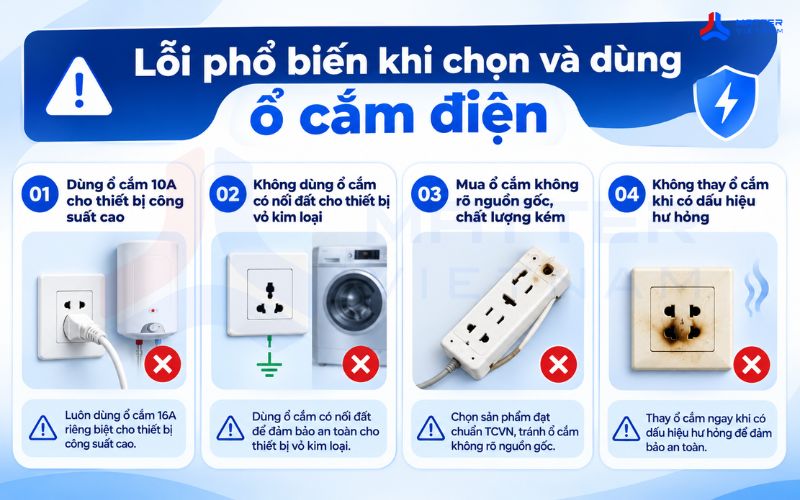

Lỗi phổ biến khi chọn và dùng ổ cắm điện

Theo kinh nghiệm thực tế từ các kỹ sư điện thi công nhà ở tại Việt Nam, bốn lỗi dưới đây xuất hiện thường xuyên và đều có thể phòng tránh dễ dàng.

Lỗi 1: Dùng ổ cắm 10A cho bình nước nóng hoặc bếp điện. Bình nước nóng 2.500W cần dòng 11,4A, vượt giới hạn 10A của ổ cắm tiêu chuẩn. Chấu bị quá nhiệt liên tục dẫn đến hỏng dần và gây cháy. Luôn dùng ổ cắm 16A riêng biệt cho thiết bị nhiệt công suất cao.

Lỗi 2: Không dùng ổ cắm có nối đất cho thiết bị vỏ kim loại. Máy giặt, tủ lạnh, lò vi sóng có vỏ kim loại dẫn điện. Khi dây điện bên trong bị hở, dòng rò chạy ra vỏ và gây giật người chạm vào nếu không có dây đất. Đây là lỗi phổ biến trong các nhà xây cũ không bố trí dây đất trong tường.

Lỗi 3: Mua ổ cắm không rõ nguồn gốc vì giá rẻ hơn 30 đến 50%. Ổ cắm không đạt tiêu chuẩn TCVN thường dùng nhựa tái chế và chấu hợp kim kém chất lượng, hỏng nhanh sau 6 đến 12 tháng và là nguồn nguy cơ cháy điện tiềm ẩn. Chi phí thay thế và xử lý sự cố thường cao hơn nhiều lần khoản tiết kiệm ban đầu.

Lỗi 4: Không thay ổ cắm khi có dấu hiệu hư hỏng. Ổ cắm bị lỏng chấu (phích cắm vào bị lung lay), bề mặt bị ngả vàng hoặc có mùi khét cần thay ngay, không dùng tiếp. Những dấu hiệu này cho thấy điện trở tiếp xúc đã tăng cao và ổ cắm đang sinh nhiệt bất thường.

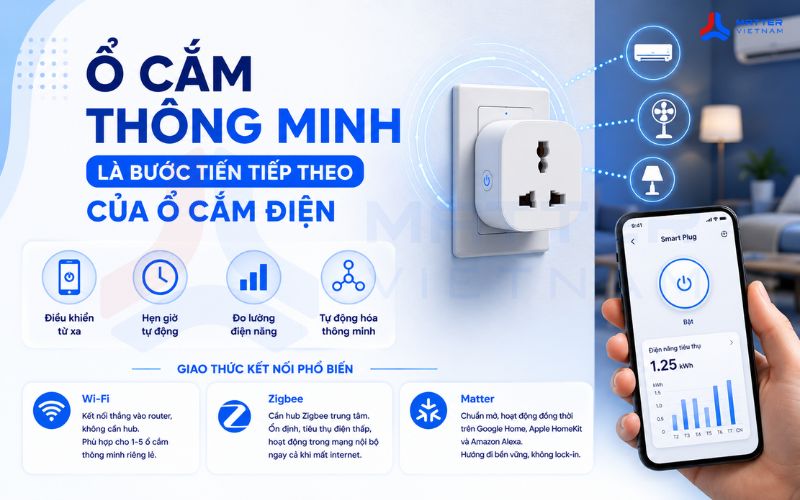

Ổ cắm thông minh là bước tiến tiếp theo của ổ cắm điện

Ổ cắm điện truyền thống chỉ truyền điện thụ động. Ổ cắm thông minh thêm lớp điều khiển và giám sát lên trên chức năng đó, biến mọi thiết bị điện thường thành thiết bị có thể quản lý từ xa.

Ổ cắm thông minh khác ổ cắm thường thế nào

Ổ cắm thông minh (smart plug) tích hợp relay điện tử, chip kết nối (Wi-Fi, Zigbee hoặc Matter) và trong nhiều model còn có chip đo điện năng. Thay vì chỉ truyền điện, ổ cắm thông minh cho phép: bật tắt nguồn từ bất kỳ đâu qua điện thoại, hẹn giờ tắt tự động, đo lường điện năng tiêu thụ theo từng thiết bị và tham gia vào kịch bản tự động hóa với các thiết bị nhà thông minh khác.

Theo sonoff.tech, ổ cắm thông minh Sonoff S26R2ZB dùng giao thức Zigbee, tích hợp trực tiếp vào Home Assistant và Aqara Home mà không cần app riêng. Đây là cách chuyển đổi bình nước nóng, đèn hoặc quạt cũ thành thiết bị có thể điều khiển tự động mà không cần thay thiết bị mới.

Các loại ổ cắm thông minh phổ biến

Thị trường hiện có ba dạng ổ cắm thông minh phổ biến theo hình thức lắp đặt. Mỗi dạng phù hợp với tình huống cụ thể.

Ổ cắm thông minh cắm ngoài (smart plug): Cắm trực tiếp vào ổ cắm điện thường, không cần lắp âm tường. Lắp trong dưới 5 phút, phù hợp cho nhà thuê hoặc người muốn thử nghiệm nhanh. Dòng phổ biến tại Việt Nam gồm Sonoff S26, TP-Link Tapo P110 và Meross MSS210.

Ổ cắm thông minh âm tường: Thay thế trực tiếp ổ cắm điện âm tường hiện có, giữ nguyên vị trí lắp và đường dây điện. Cần kỹ thuật viên điện lắp đặt do phải đấu dây trực tiếp. Sonoff S55 và một số dòng Aqara là ví dụ phổ biến tương thích với ổ cắm thông minh trong hệ sinh thái nhà thông minh.

Ổ cắm nối dài thông minh: Thanh ổ cắm có 3 đến 6 lỗ cắm và 2 đến 4 cổng USB, điều khiển độc lập từng cổng qua app. Phù hợp cho bàn làm việc và hệ thống giải trí gia đình.

Giao thức kết nối của ổ cắm thông minh

Giao thức quyết định ổ cắm thông minh tích hợp được với hệ thống nào và hoạt động ổn định ra sao. Ba giao thức phổ biến gồm Wi-Fi, Zigbee và Matter.

Wi-Fi kết nối thẳng vào router, không cần hub, lắp đặt đơn giản. Phù hợp cho 1 đến 5 ổ cắm thông minh riêng lẻ. Hạn chế là tiêu thụ điện cao hơn Zigbee và phụ thuộc hoàn toàn vào internet.

Zigbee cần hub Zigbee trung tâm nhưng ổn định hơn, tiêu thụ điện thấp hơn 10 đến 20 lần so với Wi-Fi và hoạt động trong mạng nội bộ ngay cả khi mất internet. Phù hợp khi đã có hub Zigbee trong hệ thống nhà thông minh.

Matter là chuẩn mở do CSA (csa-iot.org) phát triển, cho phép ổ cắm thông minh hoạt động đồng thời trên Google Home, Apple HomeKit và Amazon Alexa mà không cần cấu hình lại. Đây là hướng đi bền vững cho người xây dựng hệ thống smarthome dài hạn, tránh bị lock-in vào một nền tảng duy nhất.

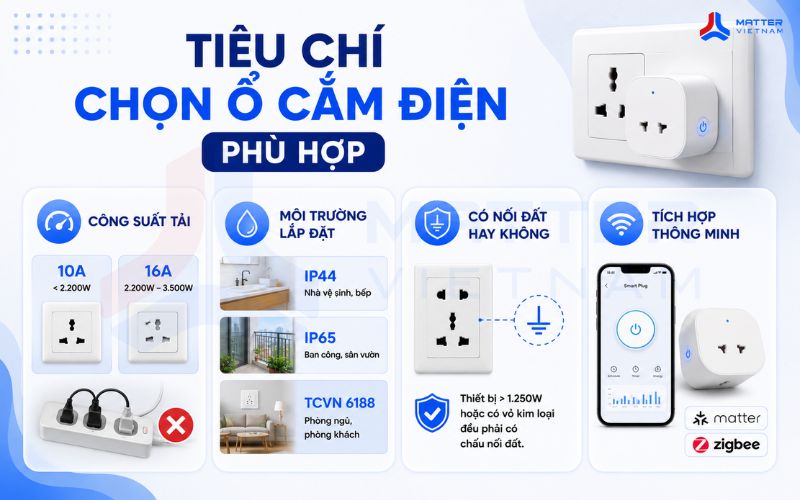

Tiêu chí chọn ổ cắm điện phù hợp

Bốn tiêu chí dưới đây áp dụng cho cả ổ cắm truyền thống lẫn ổ cắm thông minh, giúp chọn đúng theo vị trí lắp, công suất thiết bị và mức độ tích hợp mong muốn.

Công suất tải: Luôn chọn ổ cắm có công suất cao hơn thiết bị sẽ cắm vào ít nhất 20 đến 30%. Thiết bị dưới 2.200W dùng ổ 10A. Thiết bị từ 2.200W đến 3.500W dùng ổ 16A riêng biệt. Không cắm nhiều thiết bị công suất lớn vào cùng một ổ cắm qua ổ nổi chia nhiều lỗ.

Môi trường lắp đặt: Nhà vệ sinh và bếp cần IP44 trở lên. Ban công và sân vườn cần IP65. Phòng ngủ và phòng khách dùng ổ cắm tiêu chuẩn âm tường với chứng nhận TCVN 6188.

Có nối đất hay không: Mọi ổ cắm dùng cho thiết bị công suất trên 1.250W hoặc có vỏ kim loại đều phải có chấu nối đất. Nếu nhà chưa có dây đất trong tường, cần bổ sung dây đất riêng chạy từ tủ điện đến ổ cắm, không bỏ qua yêu cầu này vì lý do chi phí.

Tích hợp thông minh: Nếu đang hoặc dự định xây dựng hệ thống nhà thông minh, ưu tiên ổ cắm thông minh hỗ trợ Matter hoặc Zigbee ngay từ lần thay thế ổ cắm thường tiếp theo. Chi phí chênh lệch không đáng kể so với lợi ích điều khiển từ xa và tiết kiệm điện mang lại.

Kết luận

Ổ cắm điện là thiết bị nhỏ nhưng ảnh hưởng trực tiếp đến an toàn cả hệ thống điện. Chọn đúng tiêu chuẩn, đúng công suất và cân nhắc nâng cấp lên ổ cắm thông minh. Liên hệ Matter Việt Nam để được tư vấn giải pháp phù hợp cho nhà bạn.
