Cách nối bảng điện đúng kỹ thuật, an toàn cho người mới bắt đầu

Cách nối bảng điện đúng kỹ thuật quyết định toàn bộ độ an toàn của hệ thống điện trong nhà. Bài viết này của Matter Việt Nam sẽ hướng dẫn sơ đồ nguyên lý, dụng cụ cần thiết và các lỗi thường gặp dựa trên kiến thức điện dân dụng đã được kiểm chứng.

Lưu ý an toàn: Nội dung dưới đây phục vụ mục đích tham khảo kiến thức cơ bản. Với hệ thống điện phức tạp hoặc công suất lớn, nên nhờ thợ điện có chứng chỉ hành nghề thực hiện để đảm bảo an toàn.

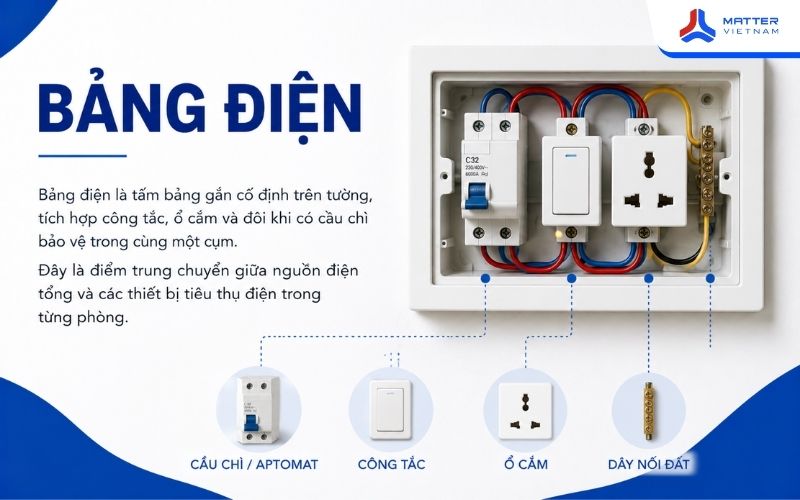

Bảng điện là gì và các thành phần cơ bản

Bảng điện là tấm bảng gắn cố định trên tường, tích hợp công tắc, ổ cắm và đôi khi có cầu chì bảo vệ trong cùng một cụm. Đây là điểm trung chuyển giữa nguồn điện tổng và các thiết bị tiêu thụ điện trong từng phòng.

Thành phần cơ bản của một bảng điện dân dụng gồm công tắc điều khiển đèn, ổ cắm cấp nguồn cho thiết bị di động và đôi khi có thêm cầu chì nhánh. Nắm rõ cách nối bảng điện giúp người dùng tự kiểm tra hoặc khắc phục sự cố nhỏ mà không cần gọi thợ ngay lập tức.

Việc hiểu đúng cách nối bảng điện còn giúp người dùng đánh giá được chất lượng thi công khi thuê thợ, tránh trường hợp bị làm ẩu mà không phát hiện được. Đây là kỹ năng cơ bản nên trang bị dù không có ý định tự thi công toàn bộ hệ thống điện trong nhà.

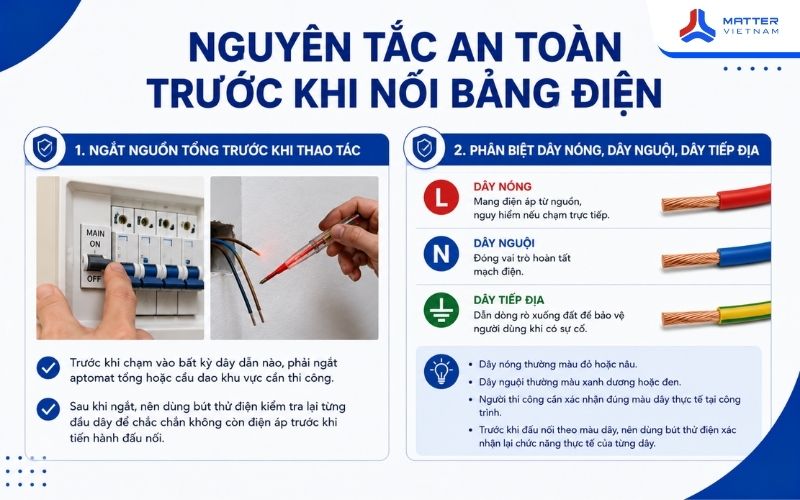

Nguyên tắc an toàn bắt buộc trước khi nối bảng điện

Điện là nguồn năng lượng nguy hiểm nếu thao tác sai kỹ thuật, nhưng hoàn toàn kiểm soát được nếu tuân thủ đúng nguyên tắc cơ bản. Hai nguyên tắc dưới đây cần thực hiện trước tiên, không có ngoại lệ.

Ngắt nguồn tổng trước khi thao tác

Trước khi chạm vào bất kỳ dây dẫn nào, phải ngắt aptomat tổng hoặc cầu dao khu vực cần thi công. Sau khi ngắt, nên dùng bút thử điện kiểm tra lại từng đầu dây để chắc chắn không còn điện áp trước khi tiến hành đấu nối.

Theo Ủy ban An toàn Sản phẩm Tiêu dùng Hoa Kỳ (CPSC), hệ thống điện dân dụng gây ra khoảng 46.000 vụ cháy mỗi năm, làm hàng trăm người tử vong và hàng nghìn ca chấn thương liên quan. Phần lớn sự cố này xuất phát từ thao tác sai kỹ thuật hoặc bỏ qua bước kiểm tra an toàn cơ bản trước khi đấu nối.

Phân biệt dây nóng, dây nguội, dây tiếp địa

Dây nóng, ký hiệu L, mang điện áp từ nguồn và nguy hiểm nếu chạm trực tiếp. Dây nguội, ký hiệu N, đóng vai trò hoàn tất mạch điện, còn dây tiếp địa nếu có sẽ dẫn dòng rò xuống đất để bảo vệ người dùng khi có sự cố.

Theo quy ước phổ biến trong ngành điện dân dụng, dây nóng thường dùng màu đỏ hoặc nâu, dây nguội dùng màu xanh dương hoặc đen tùy hệ thống. Người thi công cần xác nhận đúng màu dây thực tế tại công trình, vì quy ước màu có thể khác nhau giữa các đợt thi công cũ và mới.

Một tình huống thực tế thường gặp là nhà xây từ nhiều năm trước có thể dùng quy ước màu khác với công trình mới. Trước khi đấu nối theo màu dây, nên dùng bút thử điện xác nhận lại chức năng thực tế của từng dây thay vì chỉ tin tưởng vào màu sắc bên ngoài.

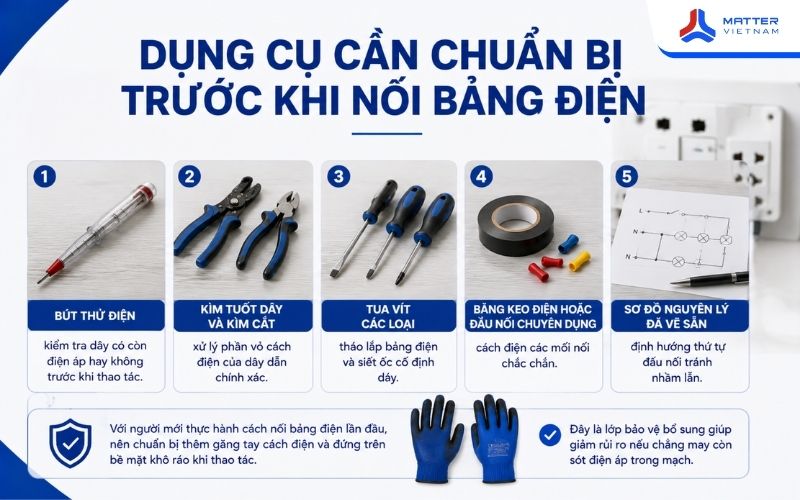

Dụng cụ cần chuẩn bị trước khi nối bảng điện

Chuẩn bị đầy đủ dụng cụ giúp quá trình thi công diễn ra suôn sẻ và an toàn hơn. Dưới đây là danh sách dụng cụ cơ bản cần có trước khi bắt tay vào đấu nối.

• Bút thử điện: kiểm tra dây có còn điện áp hay không trước khi thao tác.
• Kìm tuốt dây và kìm cắt: xử lý phần vỏ cách điện của dây dẫn chính xác.
• Tua vít các loại: tháo lắp bảng điện và siết ốc cố định dây.
• Băng keo điện hoặc đầu nối chuyên dụng: cách điện các mối nối chắc chắn.
• Sơ đồ nguyên lý đã vẽ sẵn: định hướng thứ tự đấu nối tránh nhầm lẫn.

Với người mới thực hành cách nối bảng điện lần đầu, nên chuẩn bị thêm găng tay cách điện và đứng trên bề mặt khô ráo khi thao tác. Đây là lớp bảo vệ bổ sung giúp giảm rủi ro nếu chẳng may còn sót điện áp trong mạch.

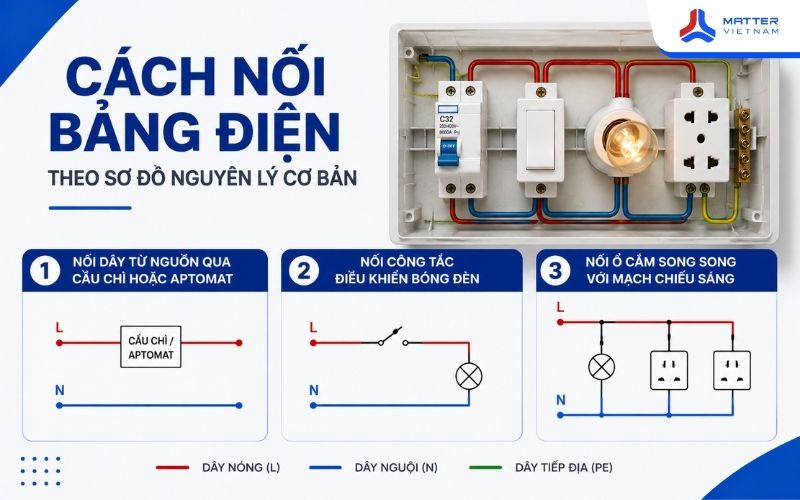

Cách nối bảng điện theo sơ đồ nguyên lý cơ bản

Sau khi chuẩn bị đầy đủ, bước tiếp theo là thực hiện đấu nối theo đúng trình tự sơ đồ nguyên lý. Ba bước dưới đây áp dụng cho hầu hết bảng điện dân dụng phổ biến.

Nối dây từ nguồn qua cầu chì hoặc aptomat

Dây nóng từ nguồn tổng được đấu vào cầu chì hoặc aptomat nhánh trước tiên, đóng vai trò bảo vệ toàn bộ mạch phía sau khỏi quá dòng. Đầu ra của cầu chì mới tiếp tục dẫn đến công tắc và ổ cắm trên bảng điện.

Nối công tắc điều khiển bóng đèn

Dây nóng sau cầu chì đấu vào một chân của công tắc, chân còn lại nối đến đui đèn. Dây nguội đấu thẳng vào chân còn lại của đui đèn mà không đi qua công tắc, đảm bảo công tắc chỉ ngắt dây nóng theo đúng nguyên tắc an toàn.

Nối ổ cắm song song với mạch chiếu sáng

Ổ cắm thường được đấu song song, lấy trực tiếp từ dây nóng sau cầu chì và dây nguội từ nguồn tổng. Cách đấu song song này đảm bảo ổ cắm vẫn hoạt động độc lập dù công tắc đèn đang ở trạng thái tắt.

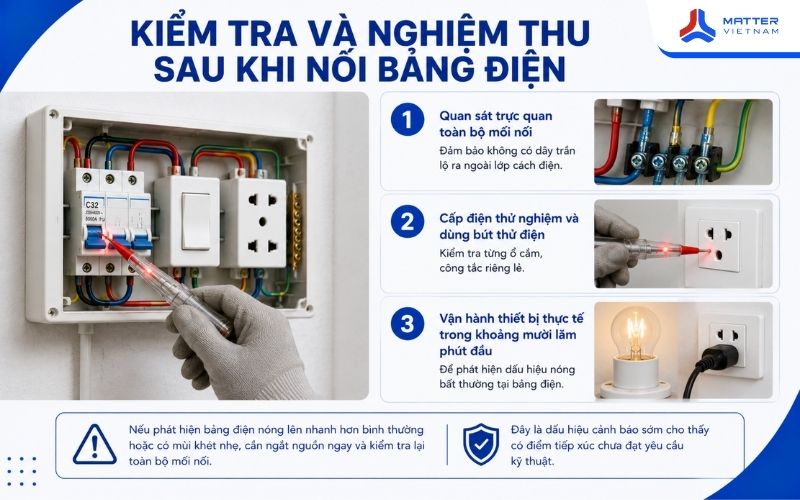

Kiểm tra và nghiệm thu sau khi nối bảng điện

Hoàn thành đấu nối chưa phải bước cuối cùng, việc kiểm tra kỹ trước khi đưa vào sử dụng thường xuyên mới quyết định độ an toàn lâu dài. Ba bước kiểm tra dưới đây nên thực hiện tuần tự sau khi nối bảng điện xong.

• Quan sát trực quan toàn bộ mối nối, đảm bảo không có dây trần lộ ra ngoài lớp cách điện.
• Cấp điện thử nghiệm và dùng bút thử điện kiểm tra từng ổ cắm, công tắc riêng lẻ.
• Vận hành thiết bị thực tế trong khoảng mười lăm phút đầu để phát hiện dấu hiệu nóng bất thường tại bảng điện.

Nếu phát hiện bảng điện nóng lên nhanh hơn bình thường hoặc có mùi khét nhẹ, cần ngắt nguồn ngay và kiểm tra lại toàn bộ mối nối. Đây là dấu hiệu cảnh báo sớm cho thấy có điểm tiếp xúc chưa đạt yêu cầu kỹ thuật.

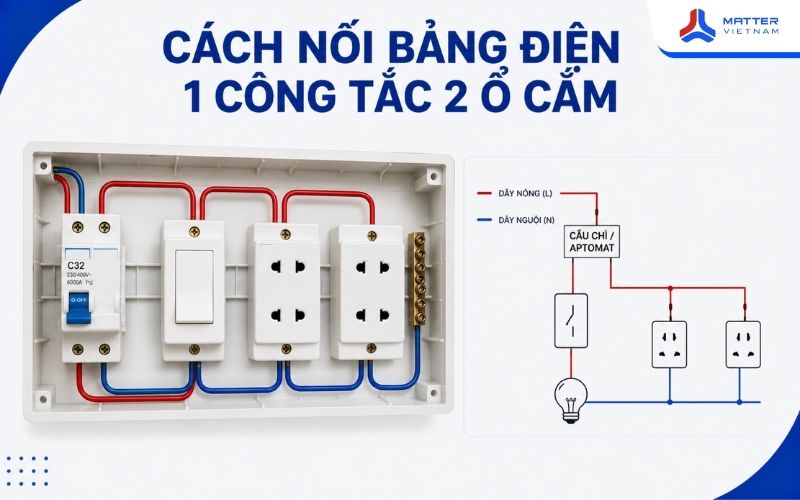

Cách nối bảng điện 1 công tắc 2 ổ cắm

Đây là dạng bảng điện phổ biến hàng đầu trong phòng ngủ hoặc phòng làm việc nhỏ. Dây nóng từ nguồn đấu qua cầu chì, sau đó chia làm hai nhánh gồm một nhánh đến công tắc đèn và một nhánh đến cả hai ổ cắm.

Nhánh công tắc tiếp tục nối đến đui đèn như mô tả ở phần trên. Nhánh ổ cắm nối trực tiếp dây nóng và dây nguội vào hai ổ cắm theo kiểu song song, đảm bảo cả hai ổ vẫn có điện độc lập với trạng thái công tắc đèn.

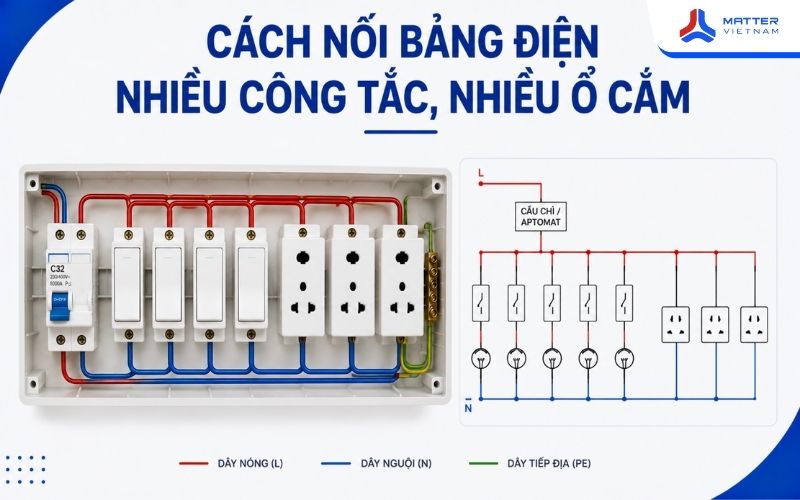

Cách nối bảng điện nhiều công tắc, nhiều ổ cắm

Với bảng điện có nhiều công tắc điều khiển nhiều đèn khác nhau, nguyên tắc đấu nối vẫn giữ nguyên nhưng cần tách riêng từng nhánh công tắc độc lập. Mỗi công tắc chỉ điều khiển đúng một đèn hoặc một nhóm đèn cố định, tránh đấu chéo gây nhầm lẫn khi vận hành.

Với nhiều ổ cắm trên cùng bảng điện, tất cả vẫn đấu song song chung một nhánh dây nóng và dây nguội. Nếu tổng công suất thiết bị cắm vào lớn, nên tách riêng một nhánh cầu chì hoặc aptomat khác để tránh quá tải trên cùng một nhánh.

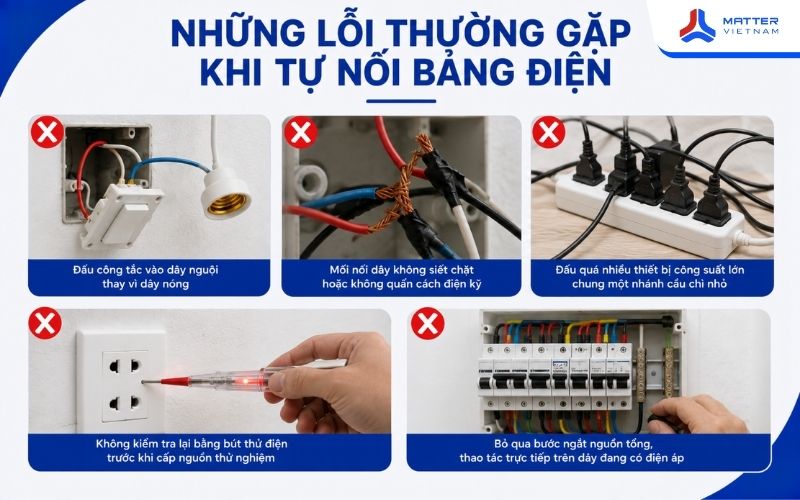

Những lỗi thường gặp khi tự nối bảng điện

Người mới thực hiện thường mắc một số lỗi kỹ thuật cơ bản dù đã tham khảo sơ đồ trước đó. Dưới đây là các lỗi phổ biến cần đặc biệt lưu ý để tránh sự cố về sau.

• Đấu công tắc vào dây nguội thay vì dây nóng, khiến đèn tắt nhưng đui đèn vẫn còn điện áp nguy hiểm.
• Mối nối dây không siết chặt hoặc không quấn cách điện kỹ, dễ gây chập cháy tại điểm tiếp xúc.
• Đấu quá nhiều thiết bị công suất lớn chung một nhánh cầu chì nhỏ, gây quá tải thường xuyên.
• Không kiểm tra lại bằng bút thử điện trước khi cấp nguồn thử nghiệm sau khi hoàn thành đấu nối.
• Bỏ qua bước ngắt nguồn tổng, thao tác trực tiếp trên dây đang có điện áp.

Phần lớn sự cố kể trên đều có thể phòng tránh nếu người thi công nắm chắc cách nối bảng điện theo đúng trình tự và không bỏ qua bước kiểm tra nào. Dành thêm vài phút kiểm tra kỹ trước khi cấp điện luôn đáng giá hơn nhiều so với việc xử lý sự cố sau này.

Cách nối bảng điện khi nâng cấp lên công tắc, ổ cắm thông minh

Nhiều gia đình tận dụng dịp đấu lại bảng điện để nâng cấp lên thiết bị thông minh ngay từ đầu. Đây là thời điểm hợp lý vì hạn chế phải đục tường thi công lại lần hai.

Yêu cầu dây trung tính khi lắp công tắc thông minh

Theo Aqara, lựa chọn giữa công tắc thông minh phiên bản có dây trung tính và phiên bản không cần dây trung tính phụ thuộc vào việc hộp điện hiện có sẵn dây trung tính hay không. Nếu có sẵn dây trung tính, phiên bản có dây trung tính được khuyến nghị vì mang lại độ ổn định cao hơn, hỗ trợ thêm tính năng chống quá tải, quá nhiệt và giám sát điện năng tiêu thụ.

Thời điểm hợp lý để nâng cấp trong lúc đấu lại bảng điện

Khi đang thi công lại bảng điện, việc kéo thêm dây trung tính đến từng công tắc gần như không tốn thêm chi phí đáng kể so với thi công riêng sau này. Người dùng có thể tham khảo thêm về công tắc thông minh và cách lắp công tắc điện đơn để chuẩn bị đúng loại dây cần kéo trước khi hoàn thiện bảng điện.

Với phần ổ cắm, nếu có kế hoạch dùng thêm ổ cắm điều khiển từ xa, nên tìm hiểu trước về ổ cắm điện là gì để chọn đúng loại tương thích với hệ thống dây hiện có. Việc chuẩn bị trước giúp tránh phải đấu lại toàn bộ khi nâng cấp thiết bị về sau.

Khi nào nên gọi thợ điện chuyên nghiệp

Với bảng điện đơn giản một công tắc một ổ cắm, người có kiến thức cơ bản vẫn có thể tự thực hiện nếu tuân thủ đúng quy trình an toàn. Tuy nhiên với hệ thống điện ba pha, tủ điện tổng hoặc công trình có công suất tiêu thụ lớn, nên nhờ thợ điện có chứng chỉ hành nghề đảm nhận.

Việc đấu sai ở quy mô lớn có thể gây chập cháy cục bộ và ảnh hưởng an toàn cho toàn bộ hệ thống điện của công trình. Chi phí thuê thợ chuyên nghiệp thường thấp hơn nhiều so với thiệt hại có thể xảy ra nếu tự đấu nối sai kỹ thuật ở quy mô lớn.

Kết luận

Cách nối bảng điện đúng kỹ thuật giúp hệ thống điện gia đình vận hành an toàn, bền lâu. Liên hệ Matter Việt Nam đơn vị bán lẻ và thi công thiết bị nhà thông minh để được tư vấn nâng cấp bảng điện thông minh.
